今天给大家介绍这款产品 ——SM5701，它是一款高效率、低波纹、工作频率高的PFM控制升压DC-DC变换器，仅需三个外围元件，就可完成将低输入的电池电压变换升压到所需的工作电压,工作于PFM模式，可有效降低轻载模式下的损耗，提高设备的使用周期，为各种电子设备提供稳定、可靠的电源解决方案。

NO.1 产品特性

SM5701输出电压具有低纹波，低噪声的特点。输出电压，可通过内部调节进行选择（步进0.1V），方便客户应用于不同的输出负载情况。

主要特性

●输出电压：1.8v~5.2v（步进0.1V)

●输入电压：0.9V~5V

●低纹波，低噪声

●最高工作频率：300KHz

●封装形式：SOT23-3/SOT23/SOT23-5/SOT89-3/TO92

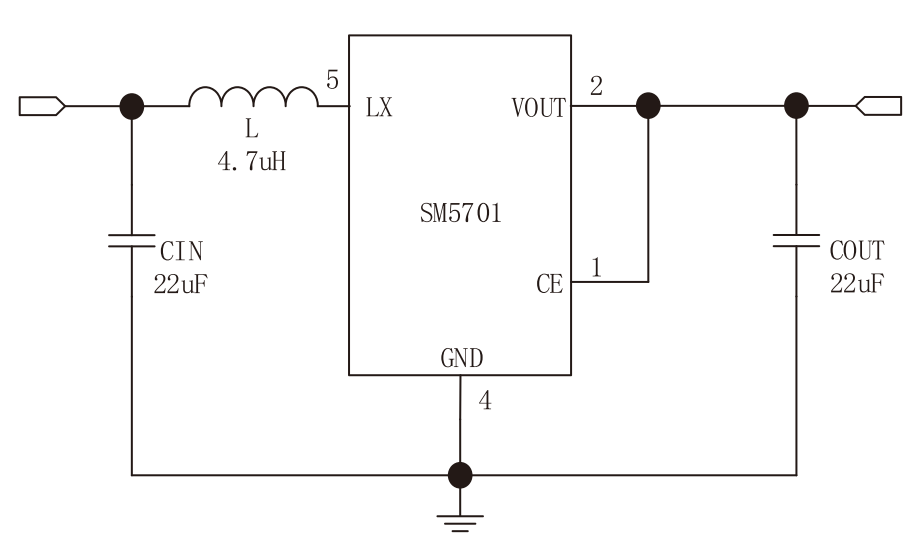

SM5701典型应用电路图▲

注：建议输入电容器(CIN)：22µF；输出电容器(COUT)：22µF；电感(L)：4.7uH。

NO.2 产品应用

SM5701应用范围：1~3 个干电池的电子设备、数码相机、电子词典、LED 手电筒、LED 灯、血压计、MP3、遥控玩具 、无线耳机、无线鼠标键盘、医疗器械 、防丢器、汽车防盗器、充电器、VCR、PDA 等手持电子设备。

01  消费电子领域：

学习娱乐类：电子词典、MP3 播放器等，将低电压电池提升后满足设备运行需求，保障功能正常使用。

遥控类：遥控玩具，为其提供稳定动力实现远距离操控。

音频类：无线耳机，作为电源核心保障移动使用时的稳定性与续航，低纹波低噪声有助于提升音质。

输入设备类：无线鼠标键盘，确保稳定的电源供应，使其操作精准流畅。

个人数字助理类：PDA，提供可靠电源支持其多功能运行。

02  照明设备：

LED手电筒和LED 灯，提供稳定电压，低纹波、低噪声特性使灯光均匀柔和无频闪，保护眼睛。

03  医疗设备：

血压计等检测设备，高精度输出保证测量数据准确可靠。

医疗监护仪等，稳定运行保障长时间对患者健康监测，助力医疗工作者准确诊断治疗。

04  其他设备：

汽车防盗器，凭借出色性能为其提供稳定电力支持防盗功能运行。充电器，实现对输入电压的升压转换以适配不同充电需求。VCR，保障设备内部电路稳定运行。

NO.3 电气特性

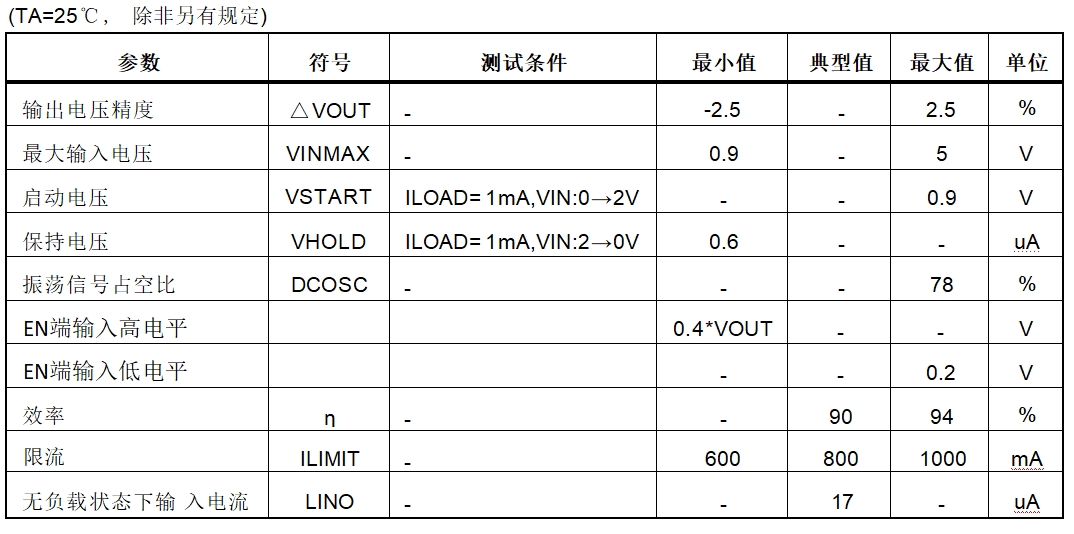

1 电气特性参数

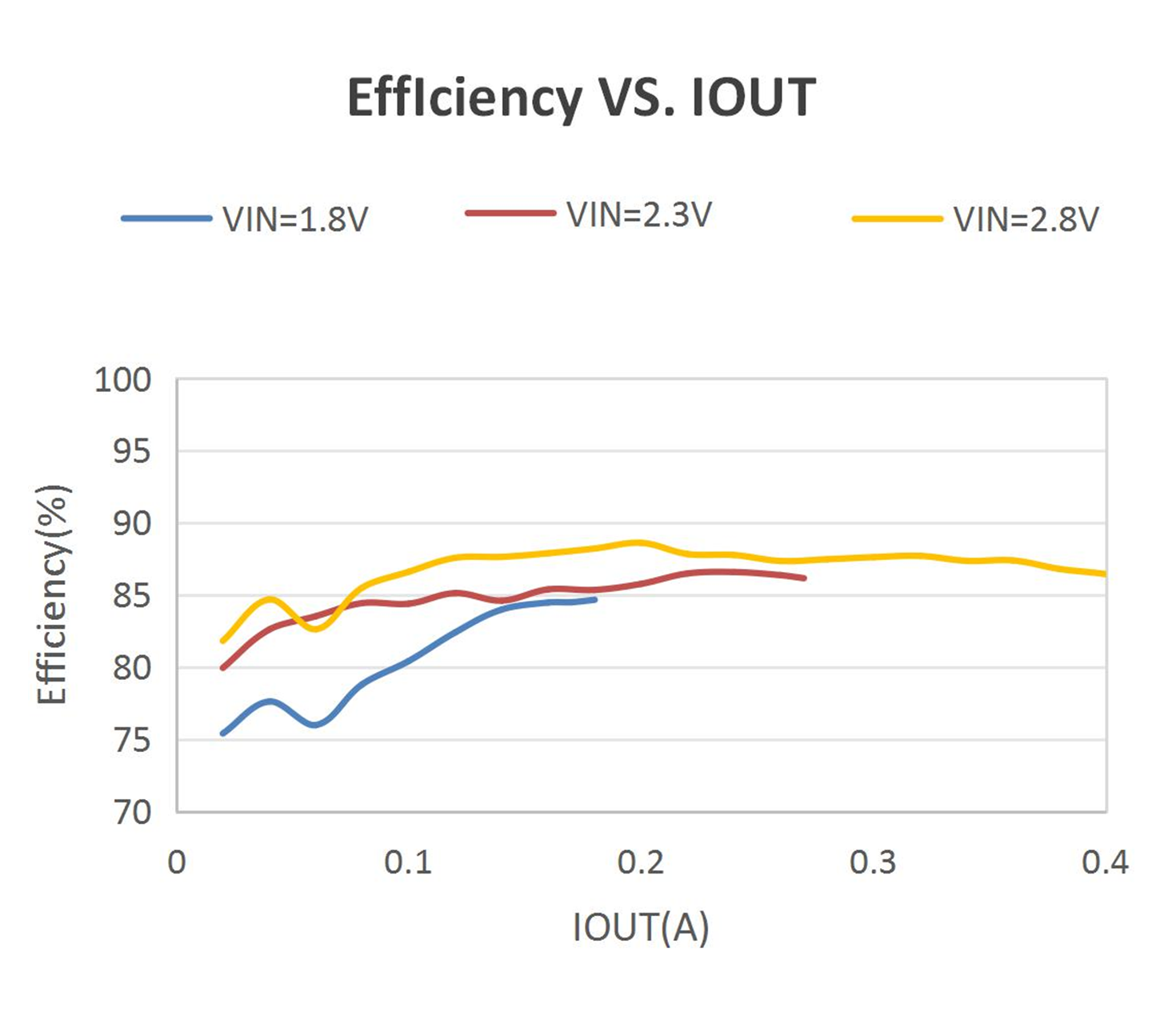

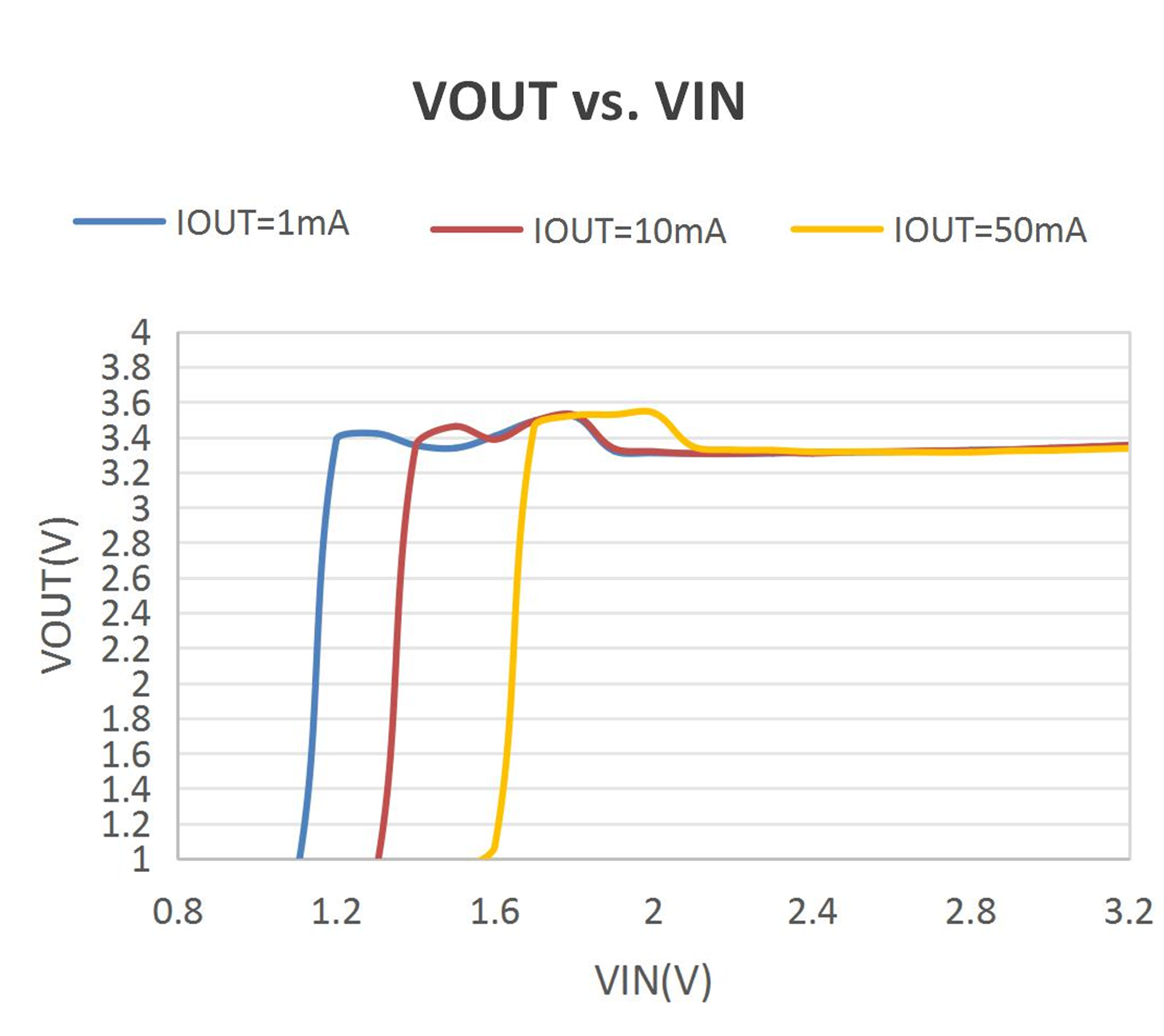

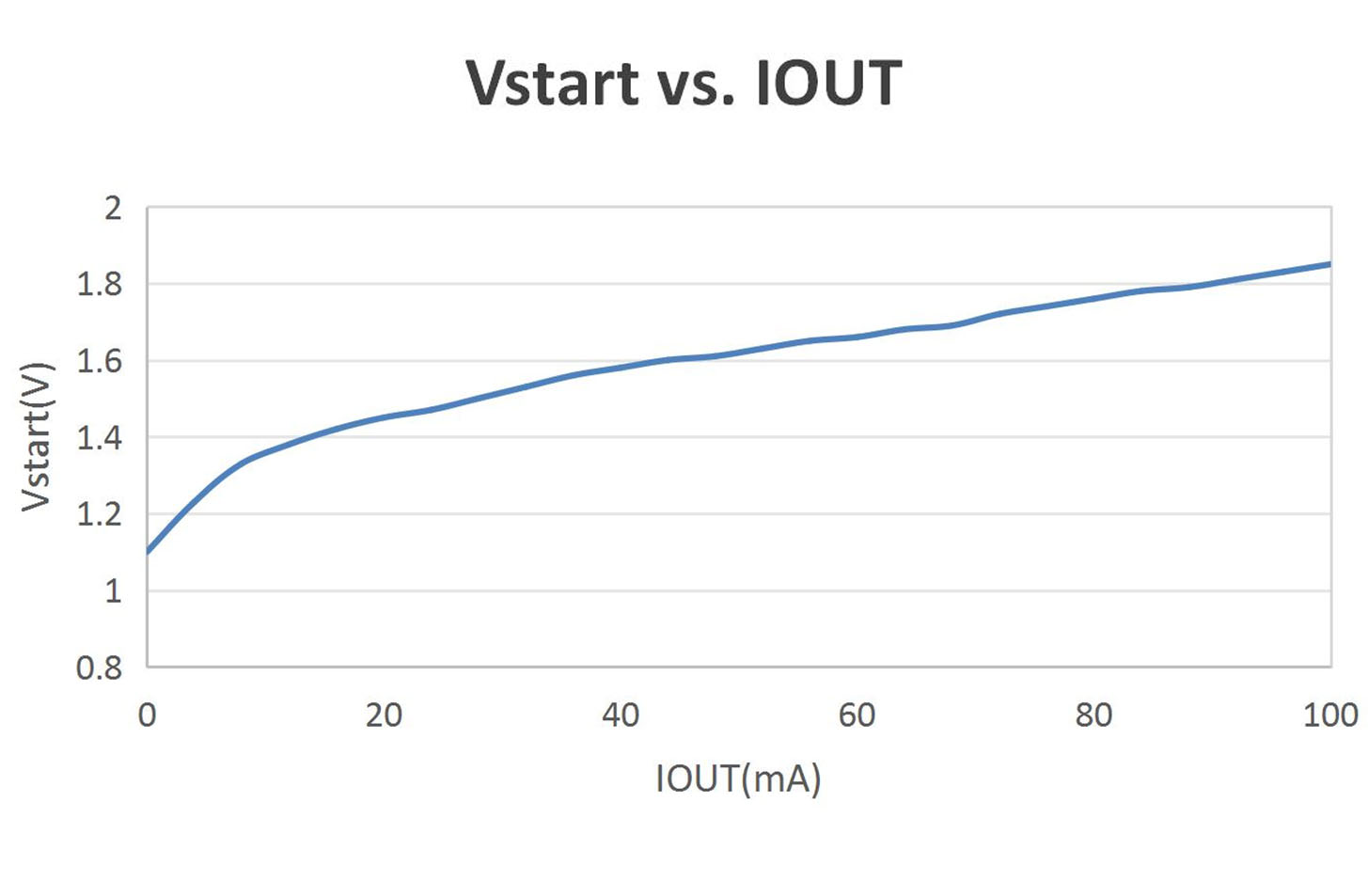

2-1 曲线图-3.3V

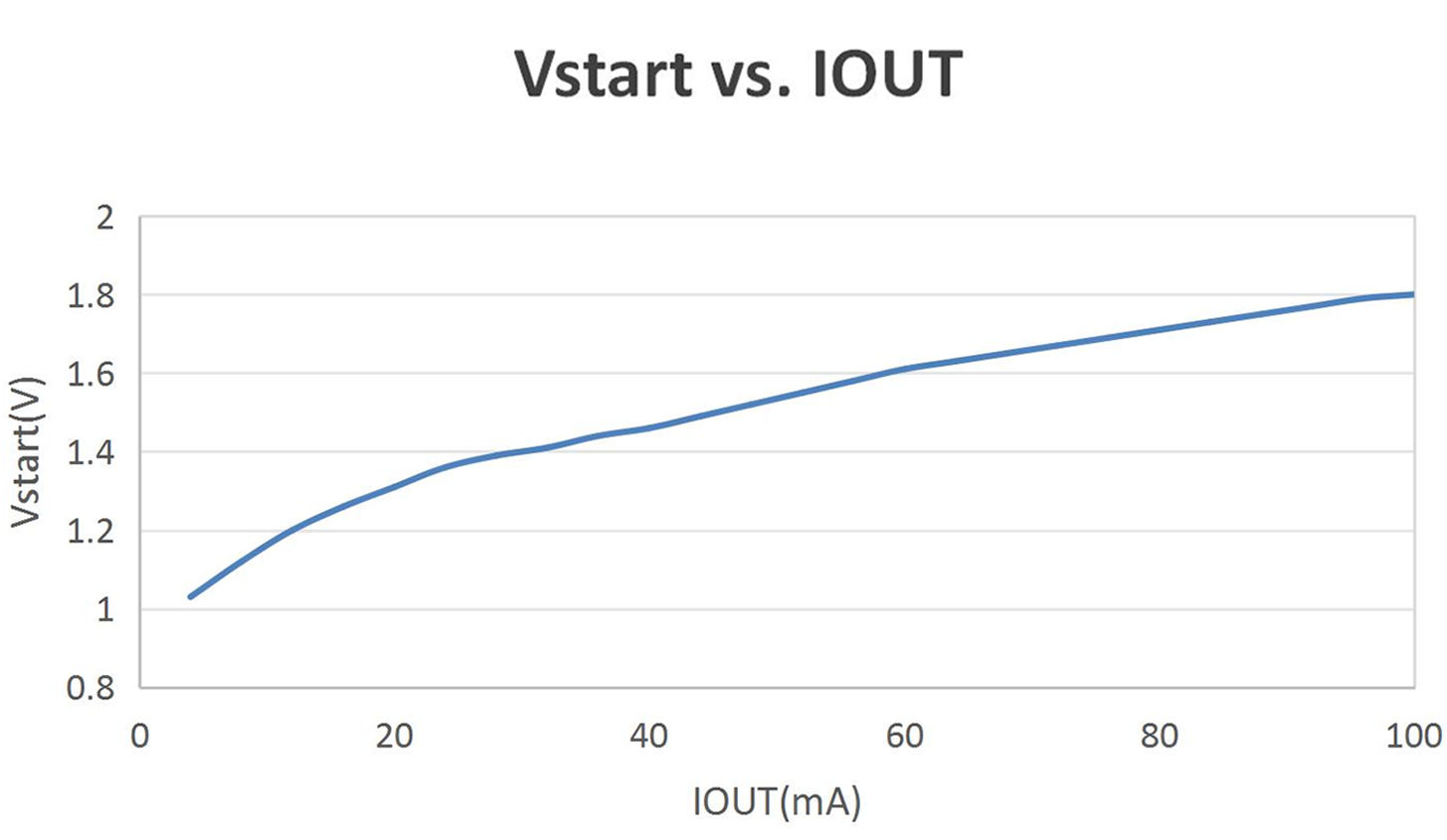

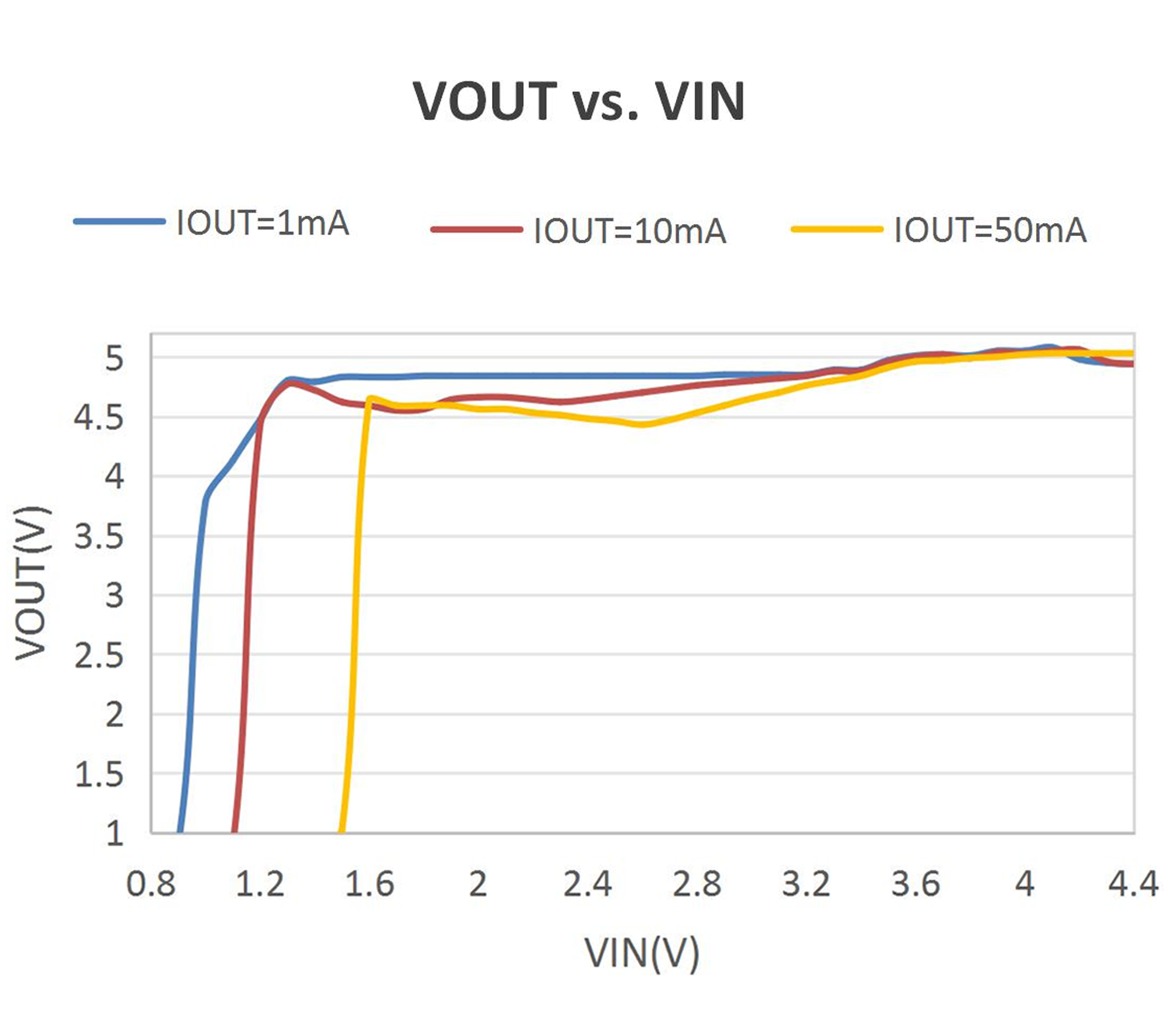

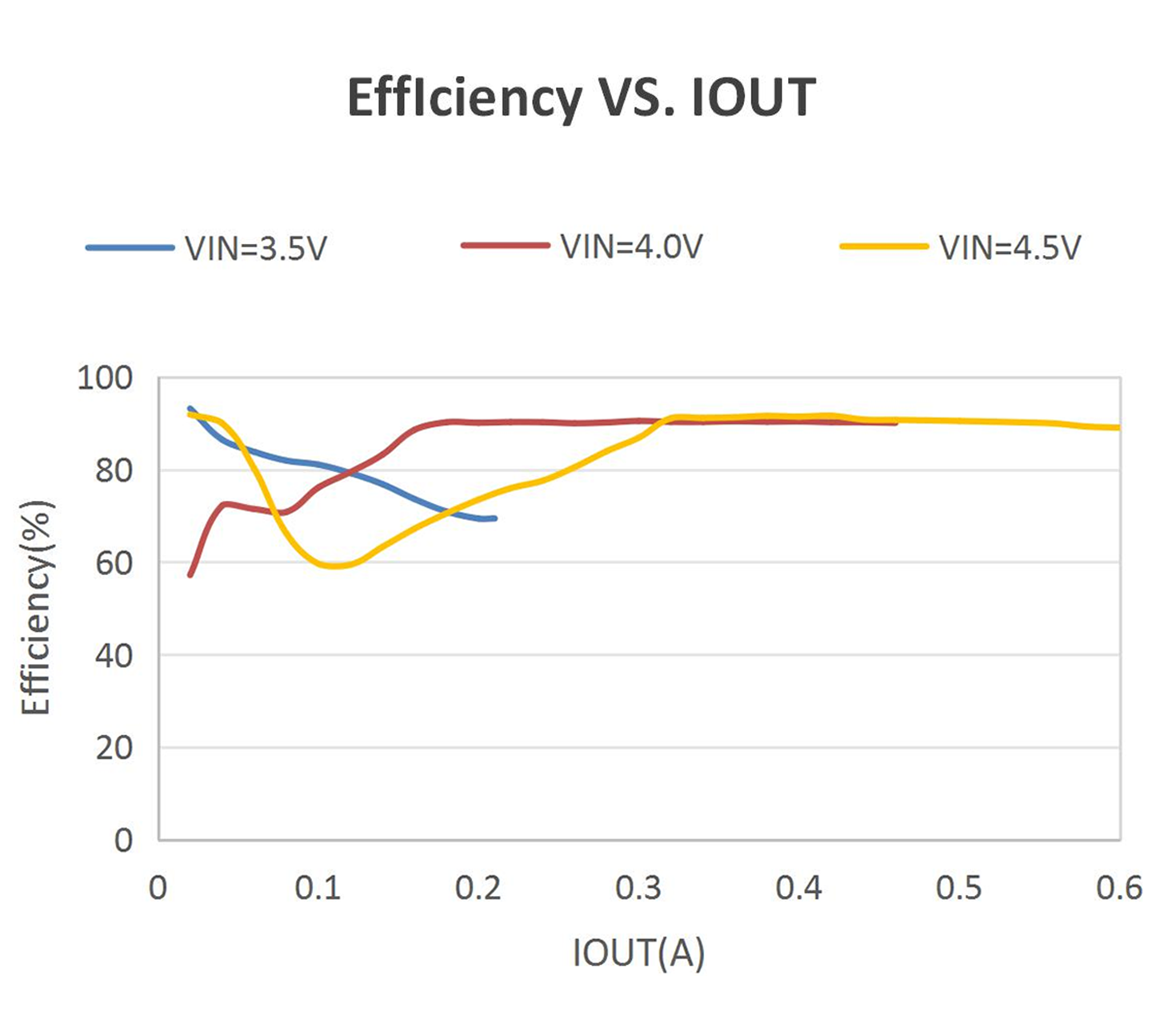

2-2 曲线图-5V

 SM5701产品应用广泛，封装形式多样，性价比高，如果您对 SM5701感兴趣，想要了解更多详细信息或者获取产品资料，欢迎随时联系我们。
